【游戏+工作站】M-ATX 装机记录 2020

17 Jun 2020 - Guanzhou Hu

在美国勉强算是安顿下来了。这个小公寓可能一呆就是 5 年,故干脆狠下心配了一套 2020 年中高配的【游戏+工作站】的 PC,作为自己 5 年学习生涯的小家。在此将自己第一次亲力亲为的装机过程,尽可能详细地记录下来。

整体配置情况

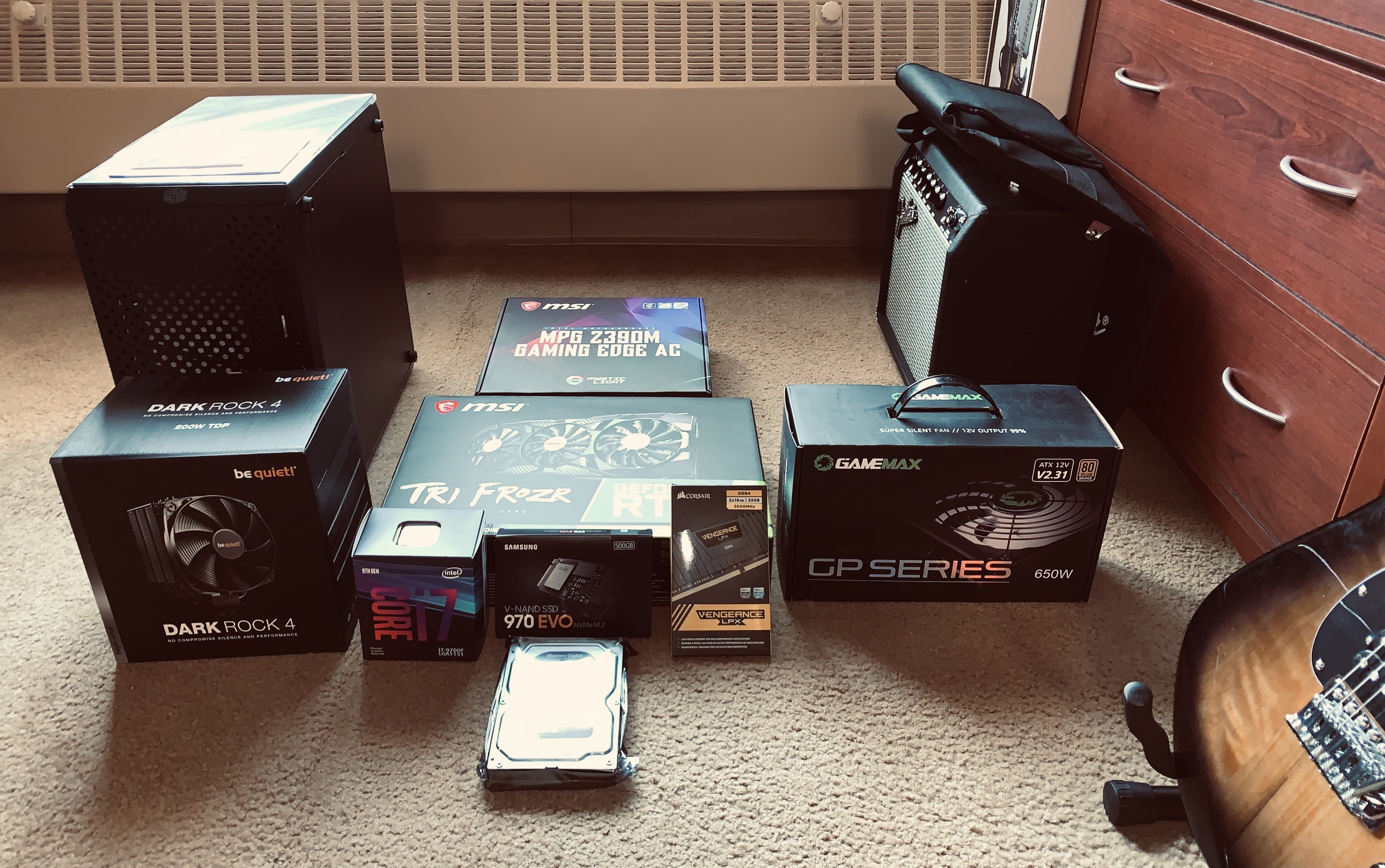

先来一张开箱前的全家福:

Boxes

机箱大小为 M-ATX(Micro ATX),因为不需要 Mini-ITX 这么小放在桌上,M-ATX 机箱用作个人游戏配置刚刚够。具体配置列表如下:

Category Config Number
Case Cooler Master Q300L M-ATX Dust Filter x1
Motherboard MSI Z390M Gaming Edge AC LGA1151 x1
CPU Intel i7-9700KF LGA1151 8 cores 4.7GHz x1
Memory Corsair 16GB (x2) DDR4 Memory 3000MHz x2
Graphics MSI Nvidia GeForce RTX 2070 8GB GDDR6 x1
CPU Cooler Dark Rock 4 be quiet! 200W x1
Storage SSD Samsung 970 EVO M.2 NVMe V-NAND SSD 500GB x2
Storage HDD Western Digital Performance 3.5” HDD 1TB x1
Power Supply GameMax Bronze Modular 650W x1

安装流程

1. CPU & 散热

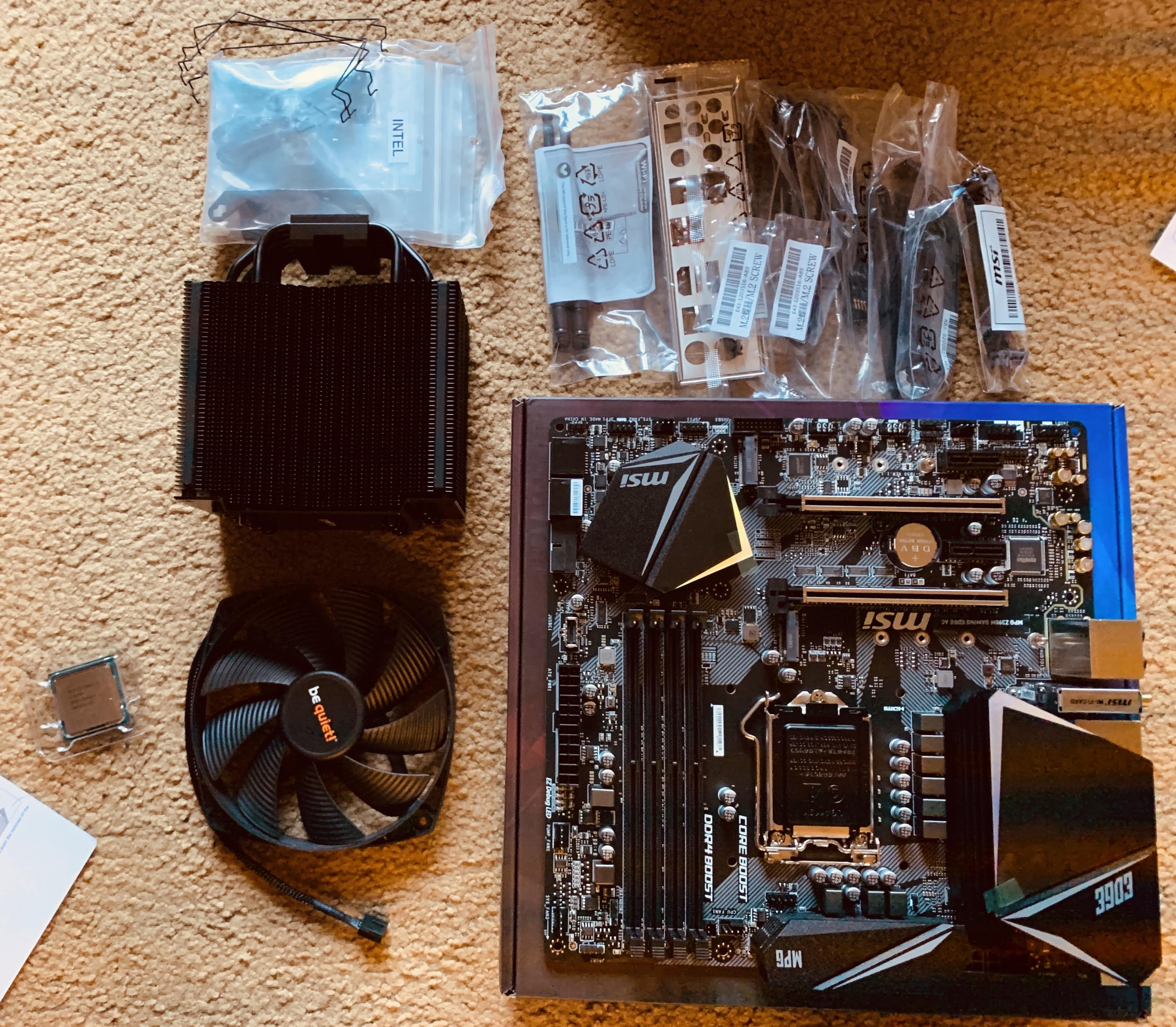

取出主板、CPU、散热器:

Building1.1

步骤:

  1. 打开 CPU 仓盖,安装 CPU,合盖,取走遮板
  2. 按说明,安装散热器底部支架于主板
  3. 上散热胶,安装散热器(注意风扇面方向),最后螺丝需交替拧紧,将散热器牢牢固定
  4. 安装风扇,风扇电源接至主板 CPU_FAN1

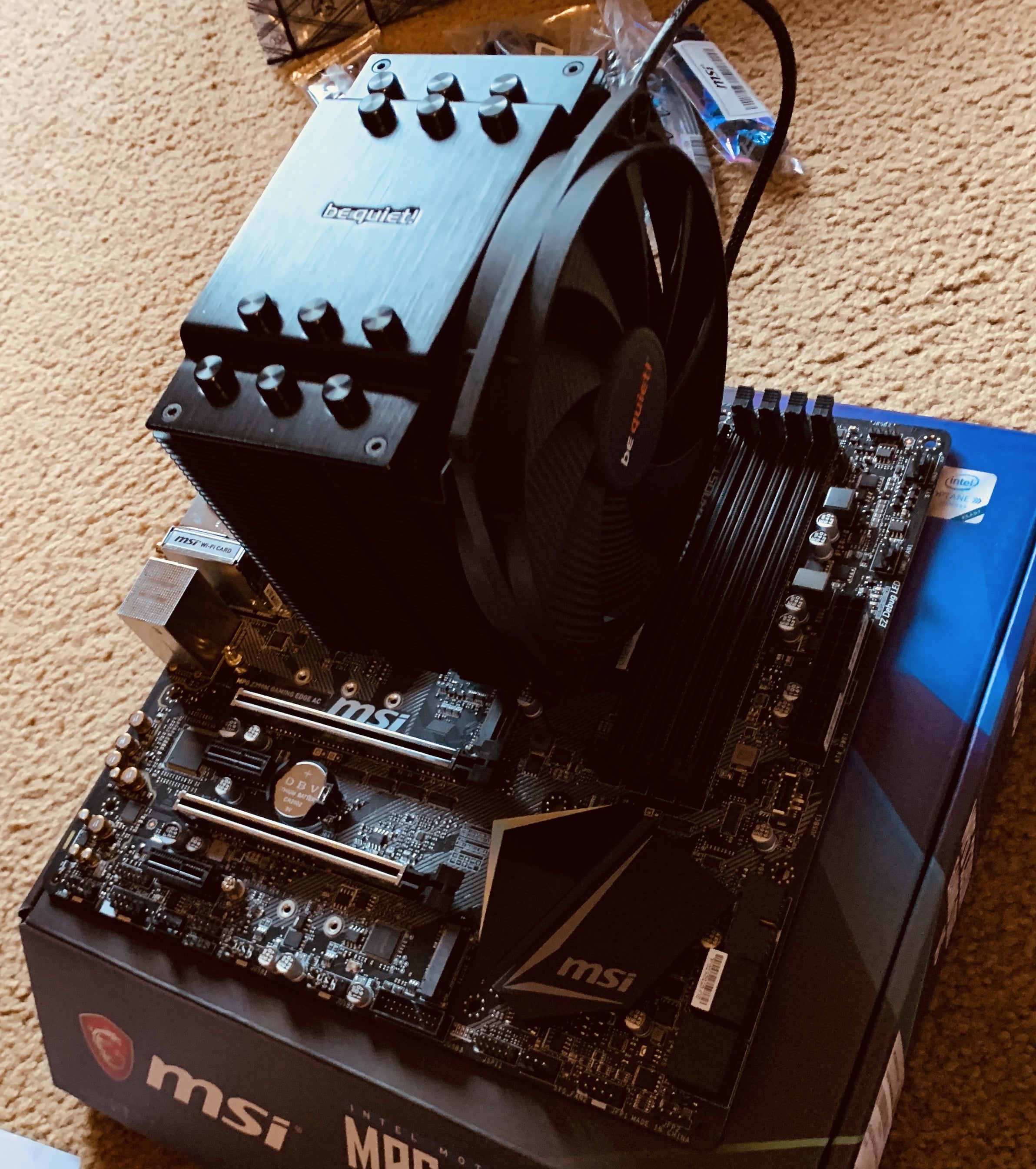

完成后如图:

Building1.2

2. 内存

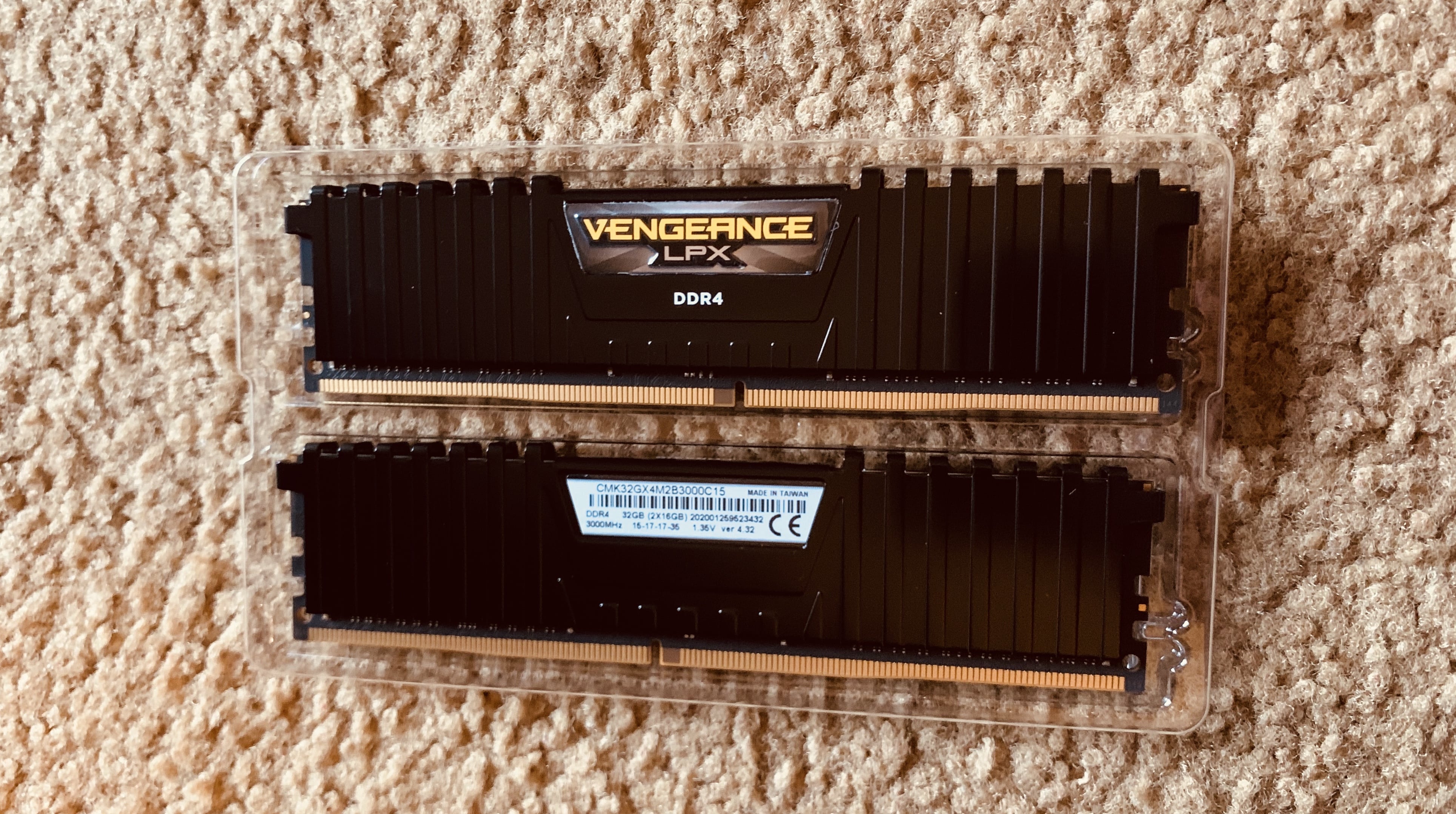

取出内存条:

Building2.1

步骤:

  1. 两根内存,故插 A2 + B2 槽,注意插紧到底,最后侧边扣需紧扣
  2. 注意避免 CPU 散热器与内存条之间的碰撞

完成后如图:

Building2.2

3. 主板入机箱

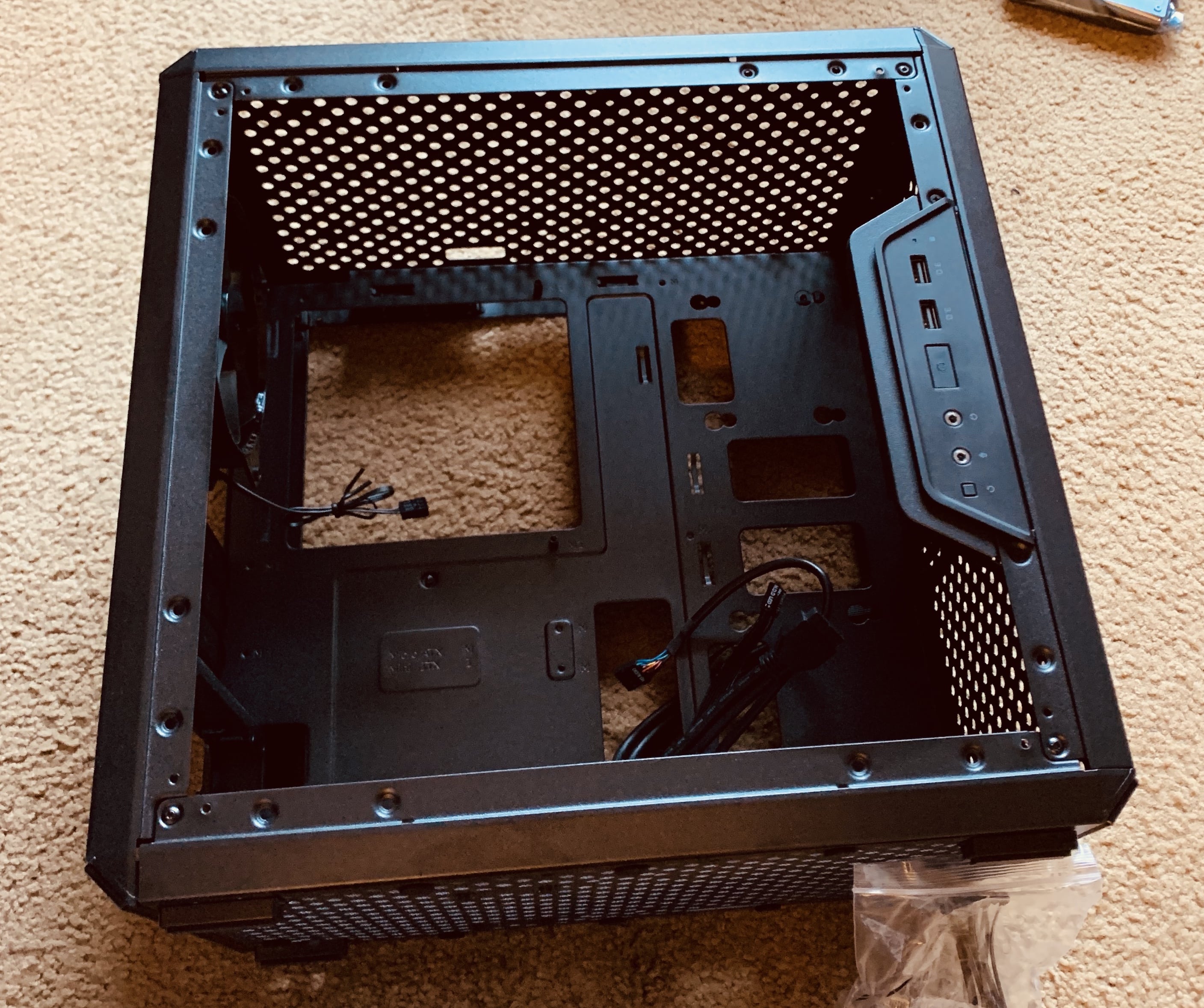

机箱拆下侧板,平躺:

Building3.1

步骤:

  1. 主板放入机箱,对一下螺丝孔位置,然后取出
  2. 拧上所需支架螺丝
  3. 放入后部 IO 面板保护板
  4. 放入主板,顶到位,确保 IO 保护板不松动,拧上并交替拧紧所需公螺丝
  5. 按说明,将机箱面板面包线接至主板 JFP1 口(可用细胶带稍加捆绑成一体,不易松动)
  6. 机箱面板 USB3.0 线接至主板 USB3
  7. 机箱面板 HD Audio 线接至主板 JAUD1
  8. 机箱风扇线接至主板就近的 SYS_FAN

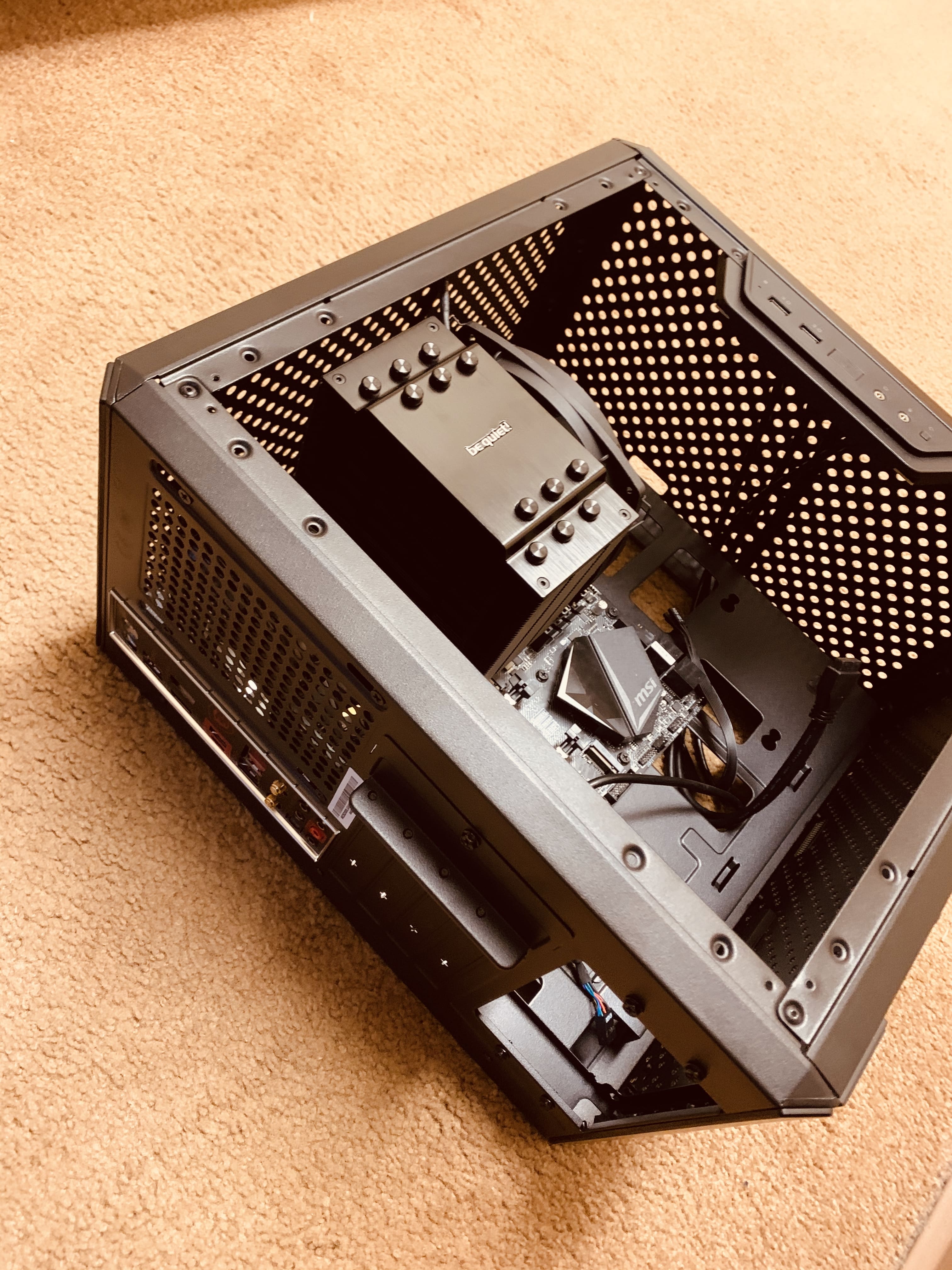

半完成,尚未插线时如图:

Building3.2

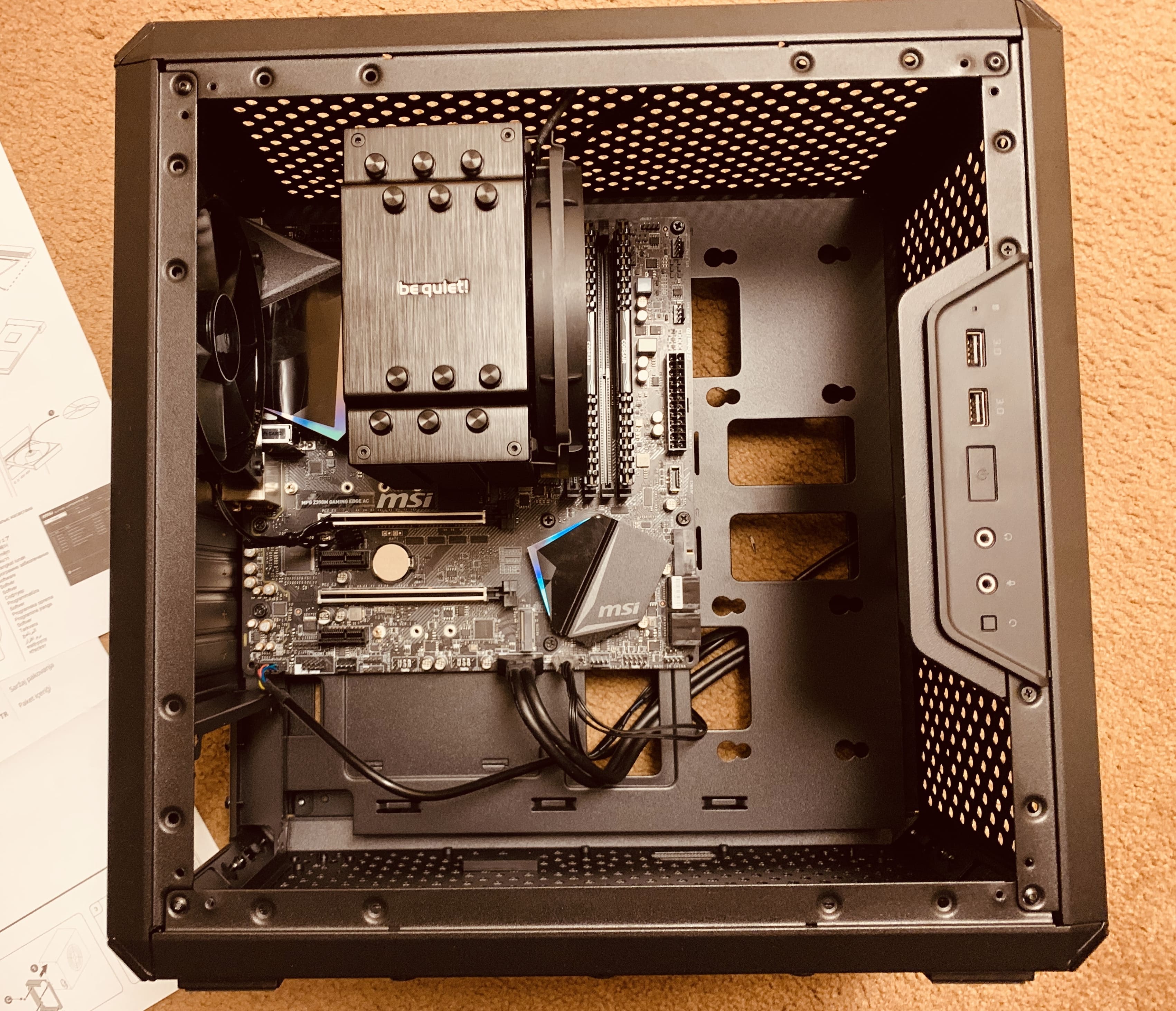

完成后如图:

Building3.3

4. 显卡

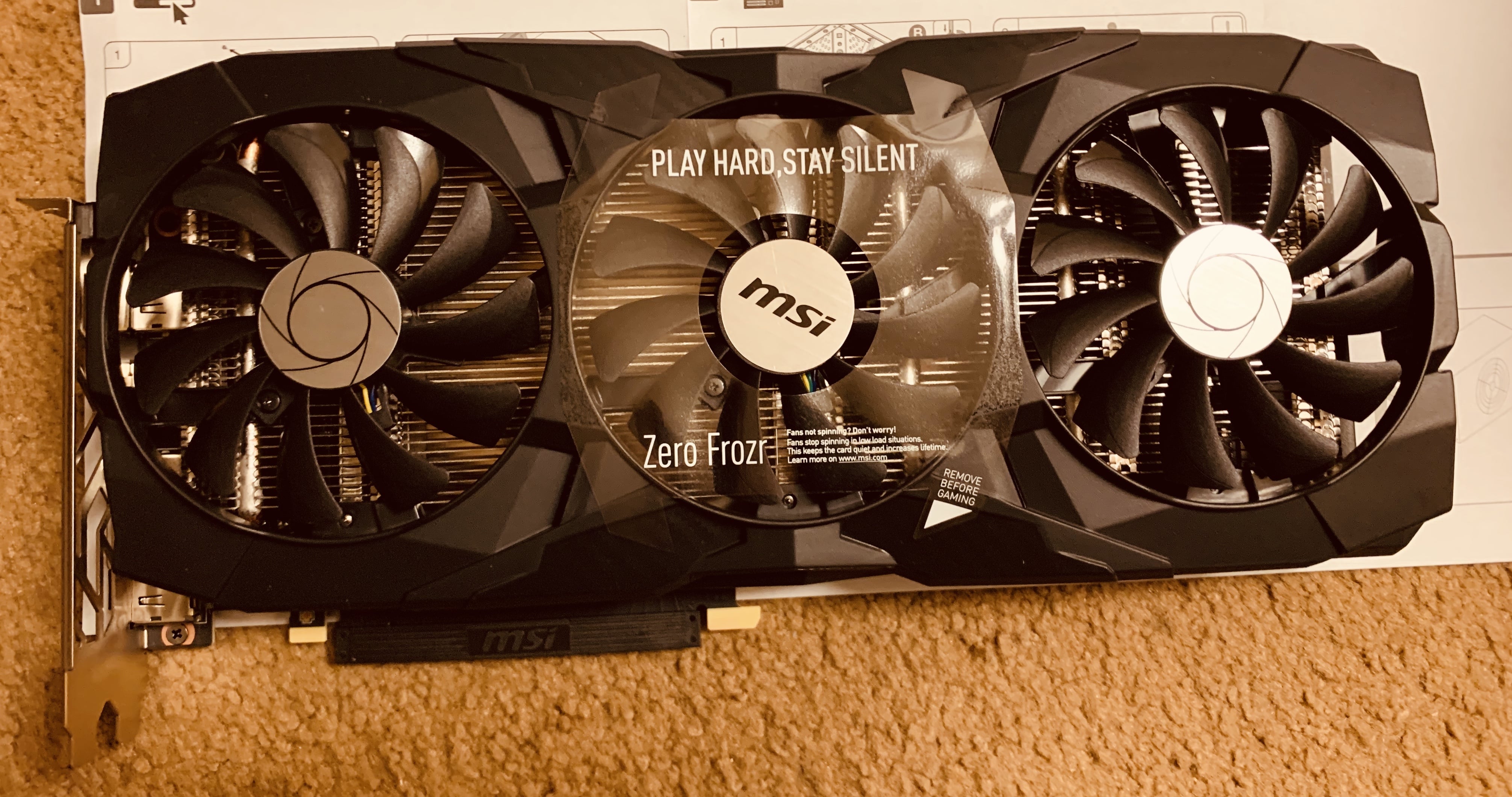

取出显卡:

Building4.1

步骤:

  1. 取下机箱后部对应槽位的 PCI-E 显卡遮板
  2. 将显卡插入 PCI-E 插槽,最后侧边扣需紧扣(注意避免显卡与 USB3.0 线和 JFP 线的卡位)
  3. 装回机箱显卡固定板,拧紧螺丝固定

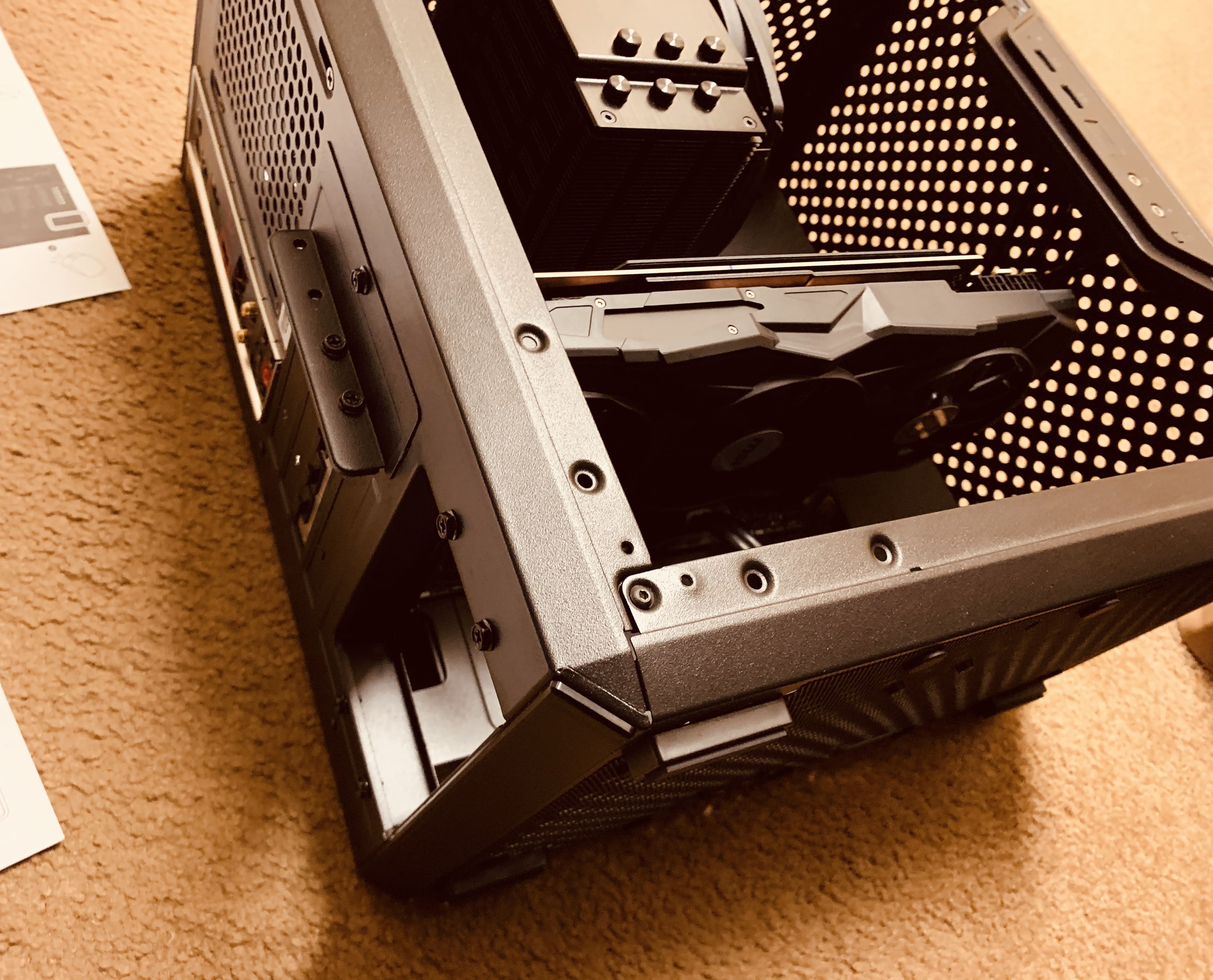

完成后如图:

Building4.2

5. M.2 固态硬盘

使用额外大型 CPU 散热器时,这一步可以在安散热前做,避免螺丝难拧。

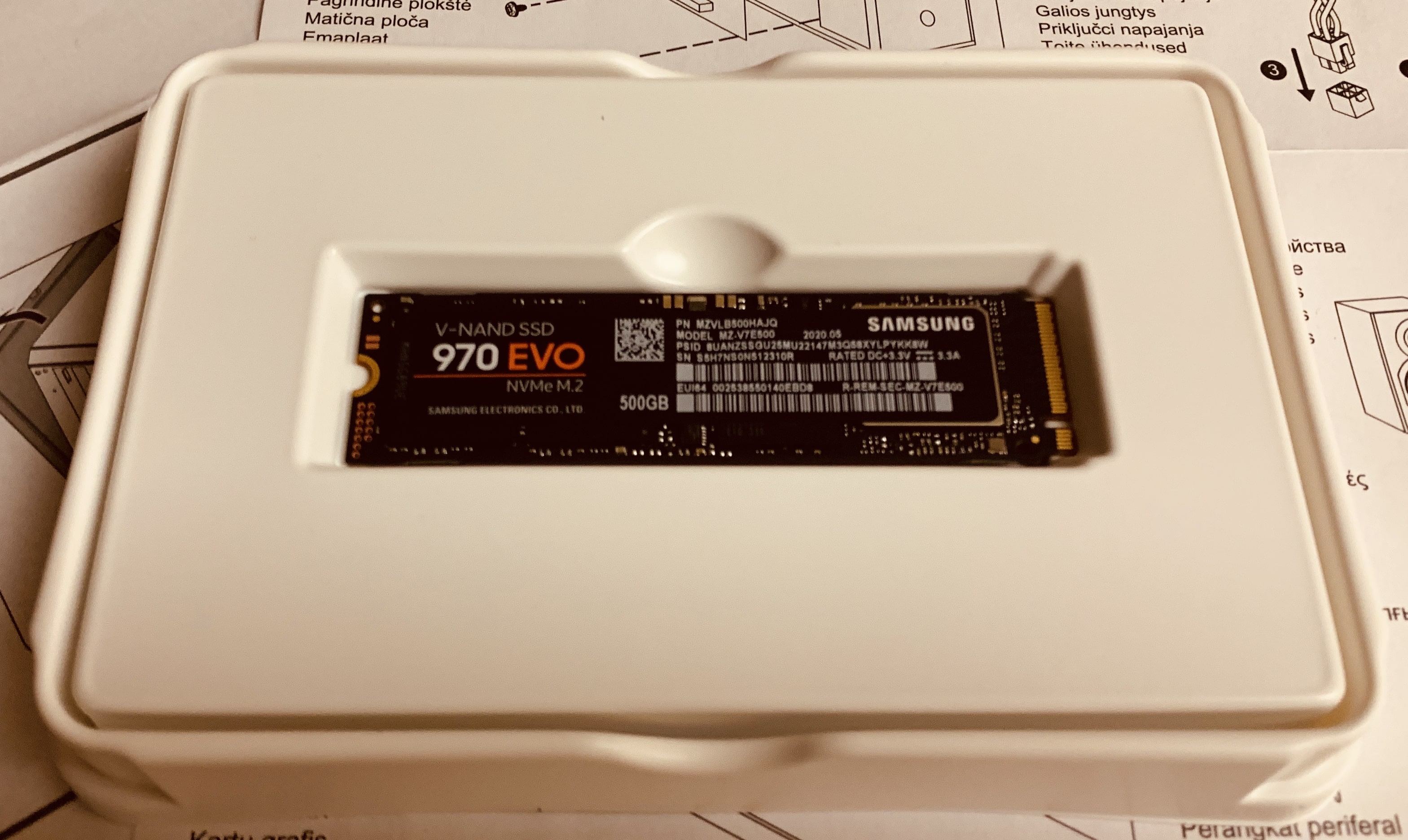

取出 SSD:

Building5.1

步骤:

  1. 取下主板上 M.2 插槽外的垫片螺丝
  2. 放入 M.2 盘比对长度,确认固定用的螺丝孔,将垫片螺丝拧上
  3. 插入 M.2 SSD 至插槽
  4. 拧上公螺丝固定

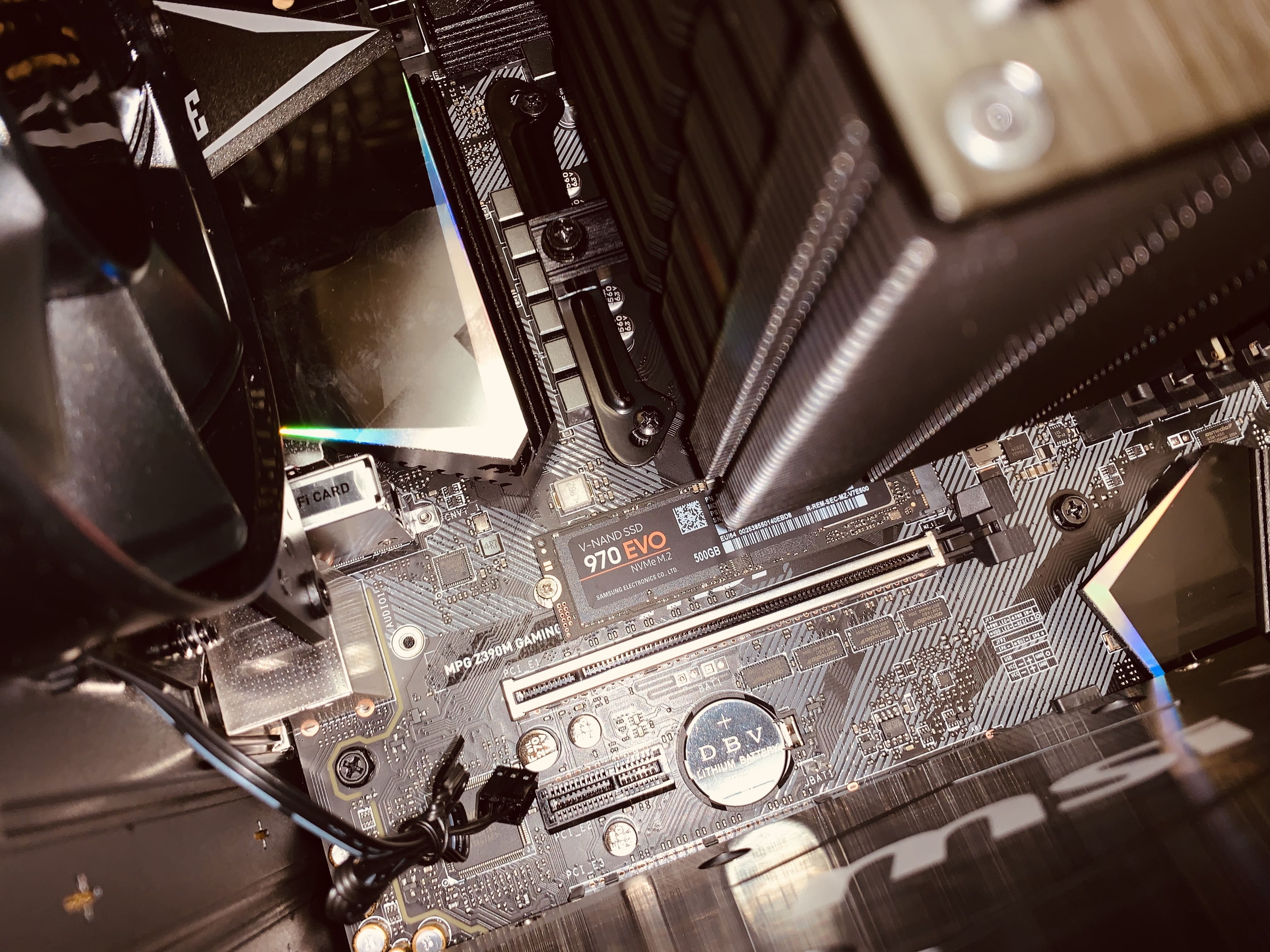

完成后如图:

Building5.2

6. 电源

使用大型独立显卡 + 小型机箱时,这一步可以在安显卡之前做,避免电源无法顺利放入机箱。

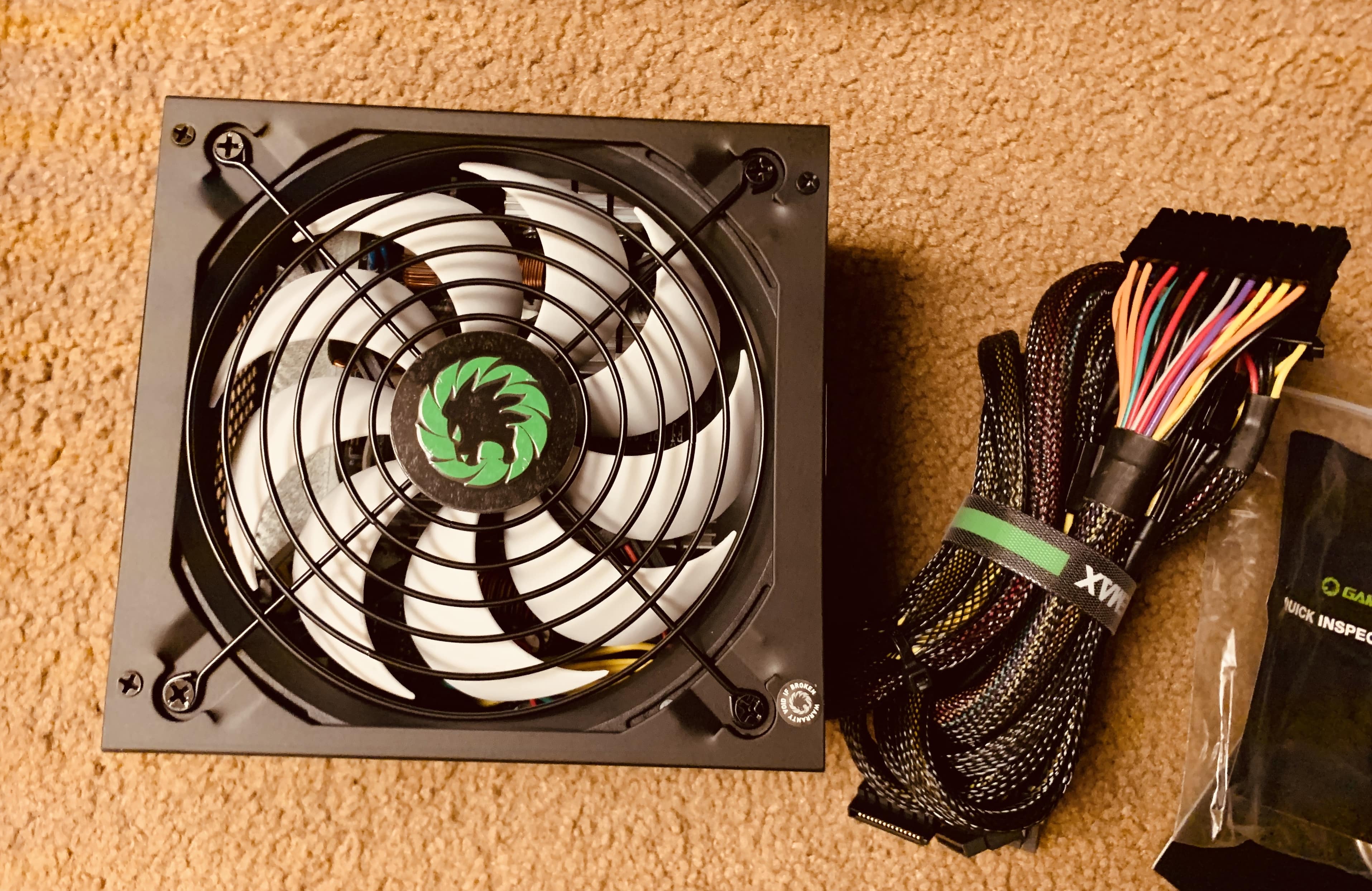

取出电源模组:

Building6.1

步骤:

  1. 将机箱直立起来
  2. 取下机箱后部的电源架,固定在电源模组上拧紧(注意方向)
  3. 电源放入机箱,对准后拧上电源架螺丝
  4. 供电线全部由就近的走线口,拉到机箱侧部走线区

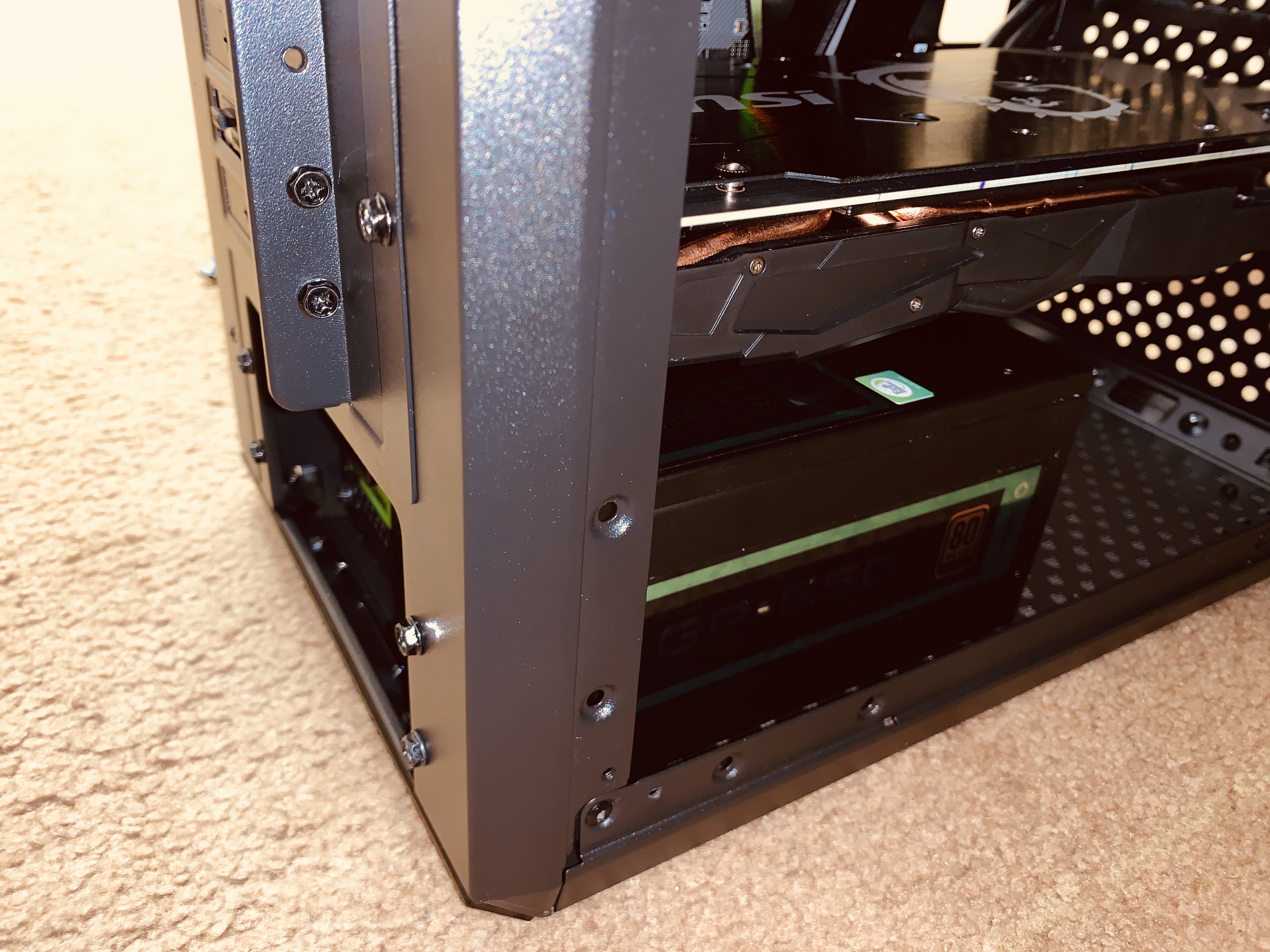

完成后如图:

Building6.2

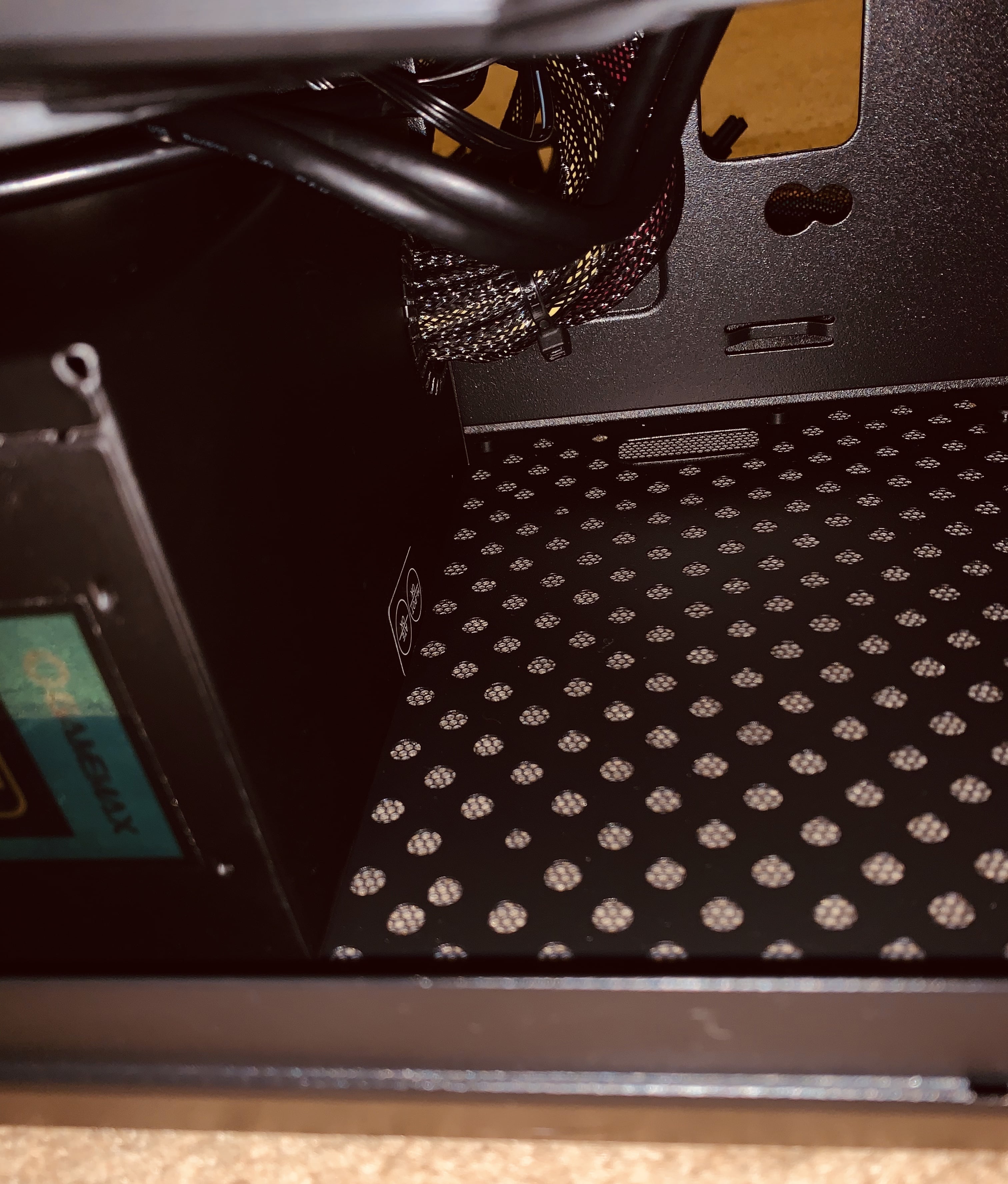

供电线都拉到走线区,较为规整:

Building6.3

7. 机械硬盘

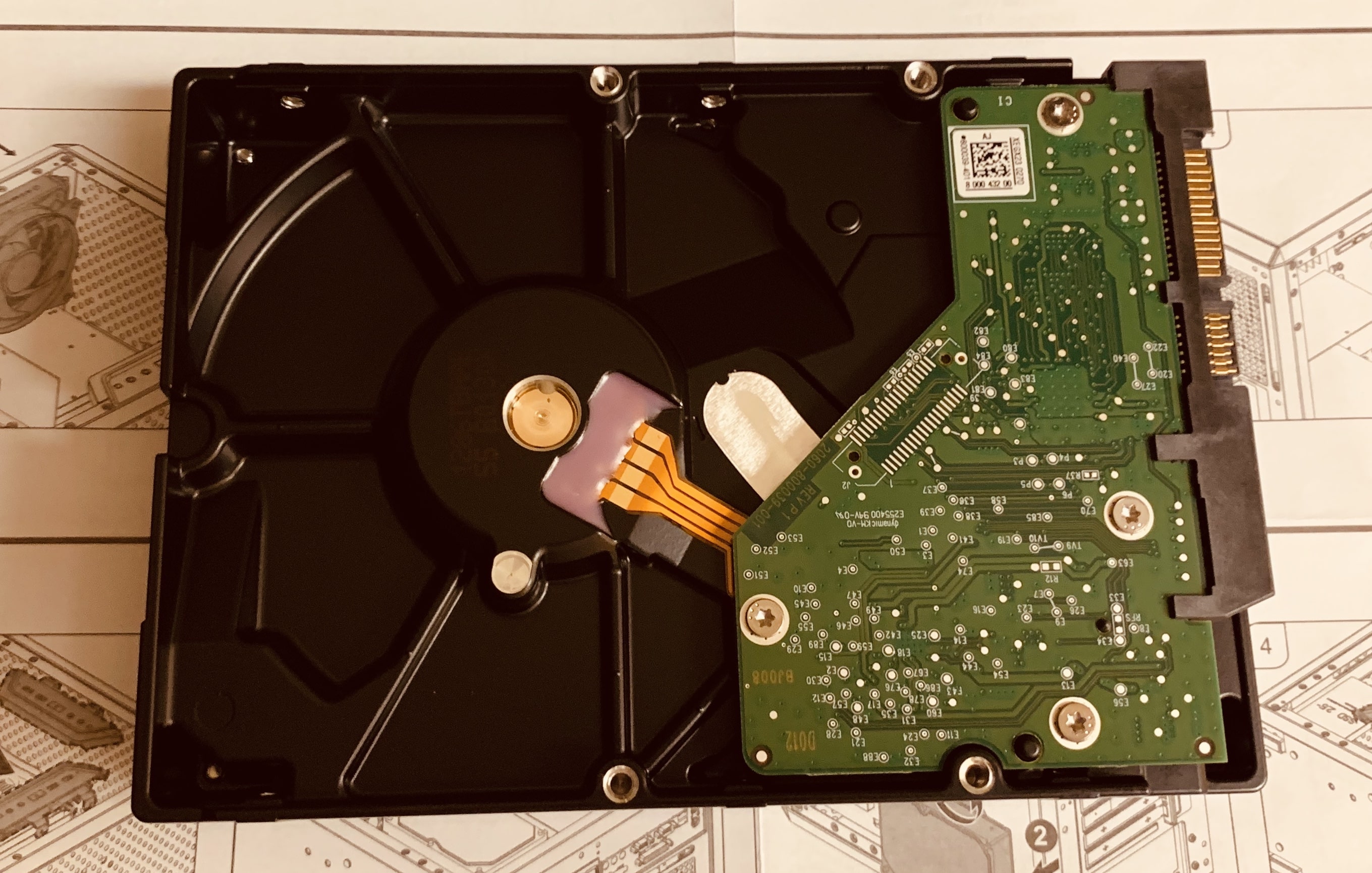

取出机械硬盘:

Building7.1

步骤:

  1. 取下机箱侧部的机械硬盘架,安装在硬盘上(注意方向)
  2. 架子扣回机箱,拧紧螺丝
  3. 连接 SATA 线至主板某 SATA

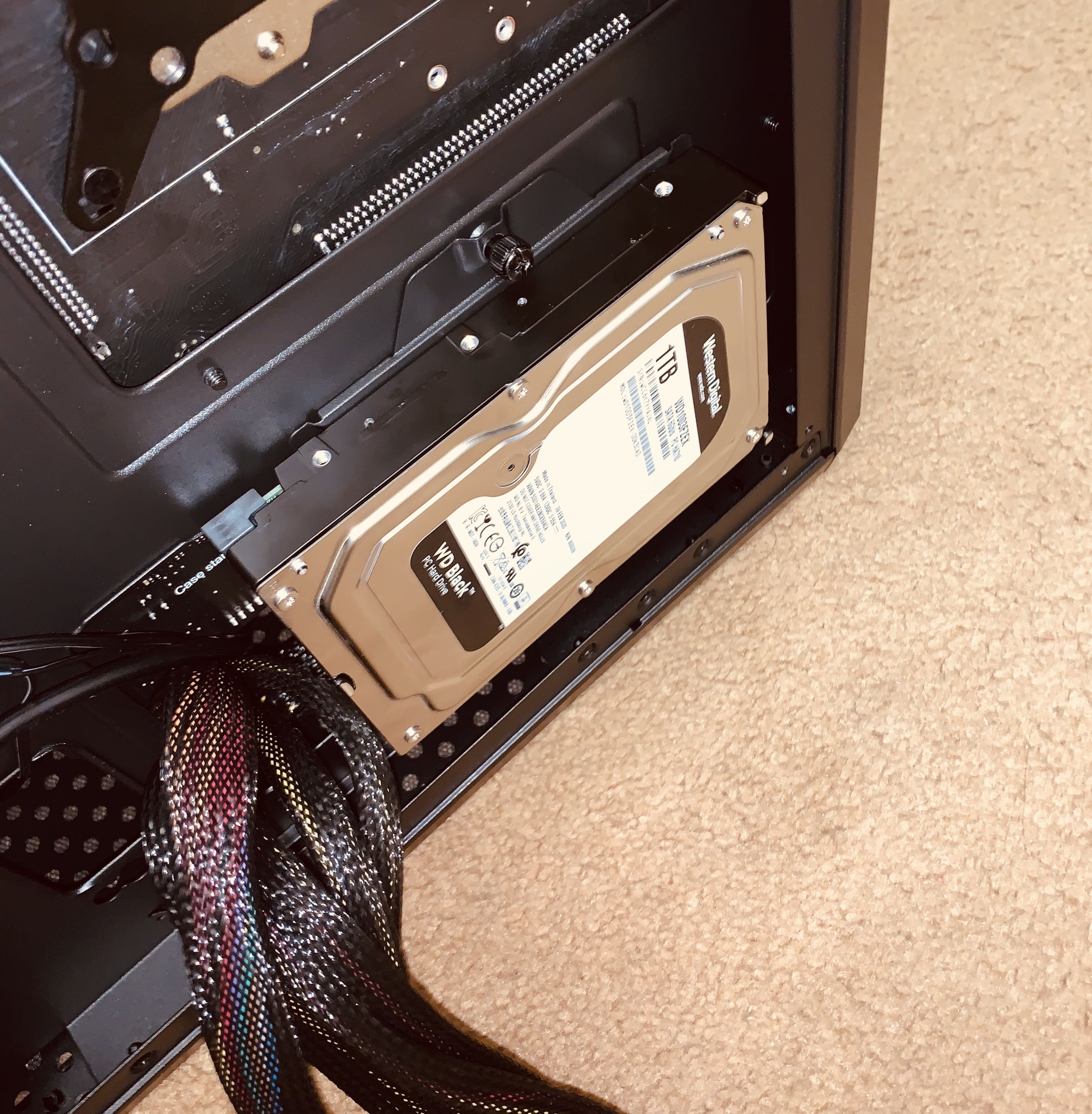

完成后如图:

Building7.2

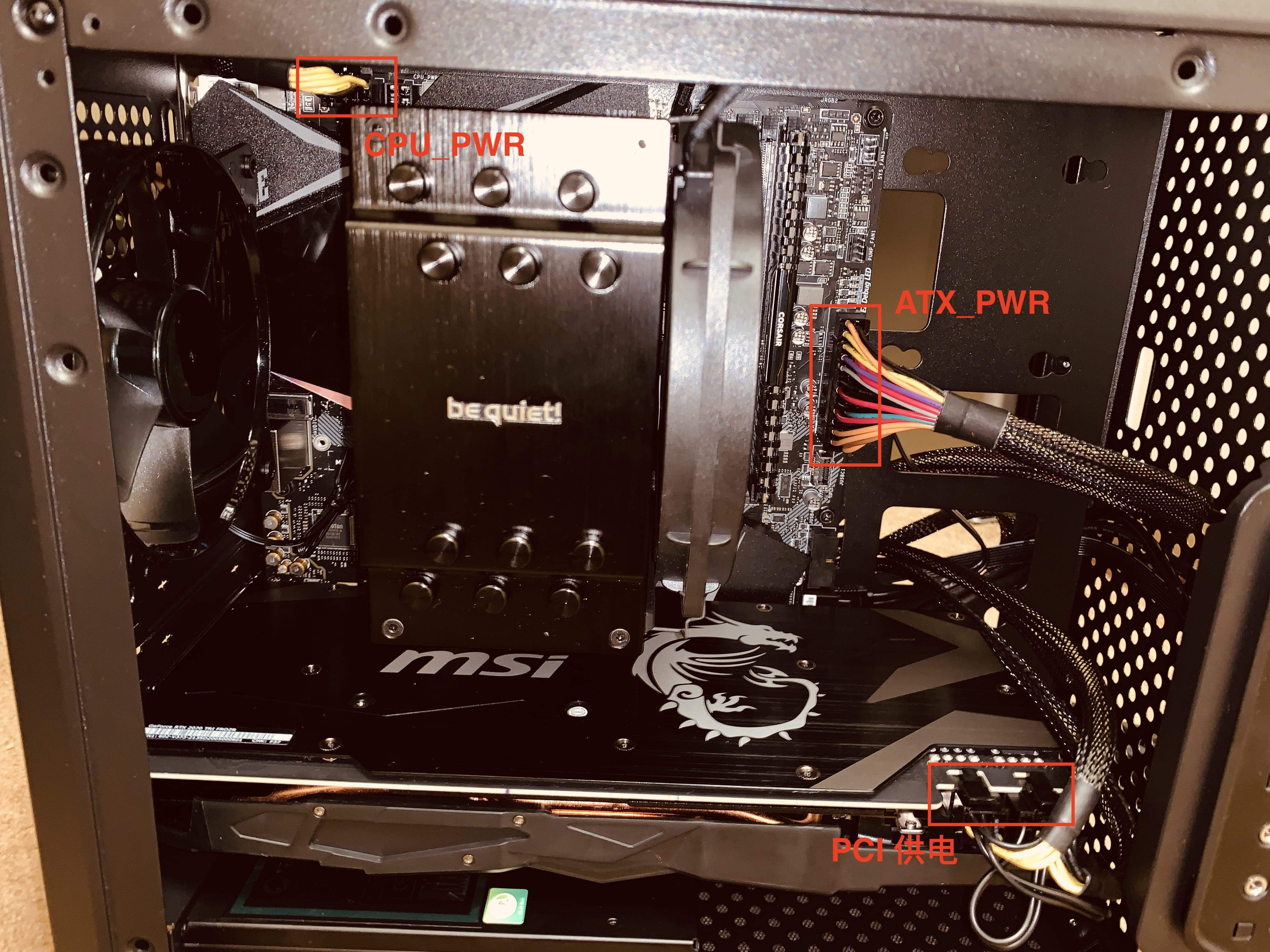

8. 供电线安插

所需电源供电线从合适的走线口拉回,在对应部件上插紧:

  1. 主板供电 ATX_PWR口,插 20+4pin
  2. CPU 供电 CPU_PWR 口,插 8pin
  3. 显卡 PCI 供电,一个接 6pin,一个接 6+2pin(PCI 供电线足够时两个都插)
  4. 机械硬盘 SATA 供电,接 SATA 供电线
  5. 余下不用的供电线,用线绳捆好,整理在走线区

完成后如图:

Building8

9. 收尾

做如下收尾工作:

  1. 拧回机箱盖板
  2. 主板 IO 口对应位置拧上 WiFi 天线
  3. 吸上机箱防尘遮板
  4. 接上主电源线,打开电源开关
  5. 接有线以太网线,WiFi 作备用

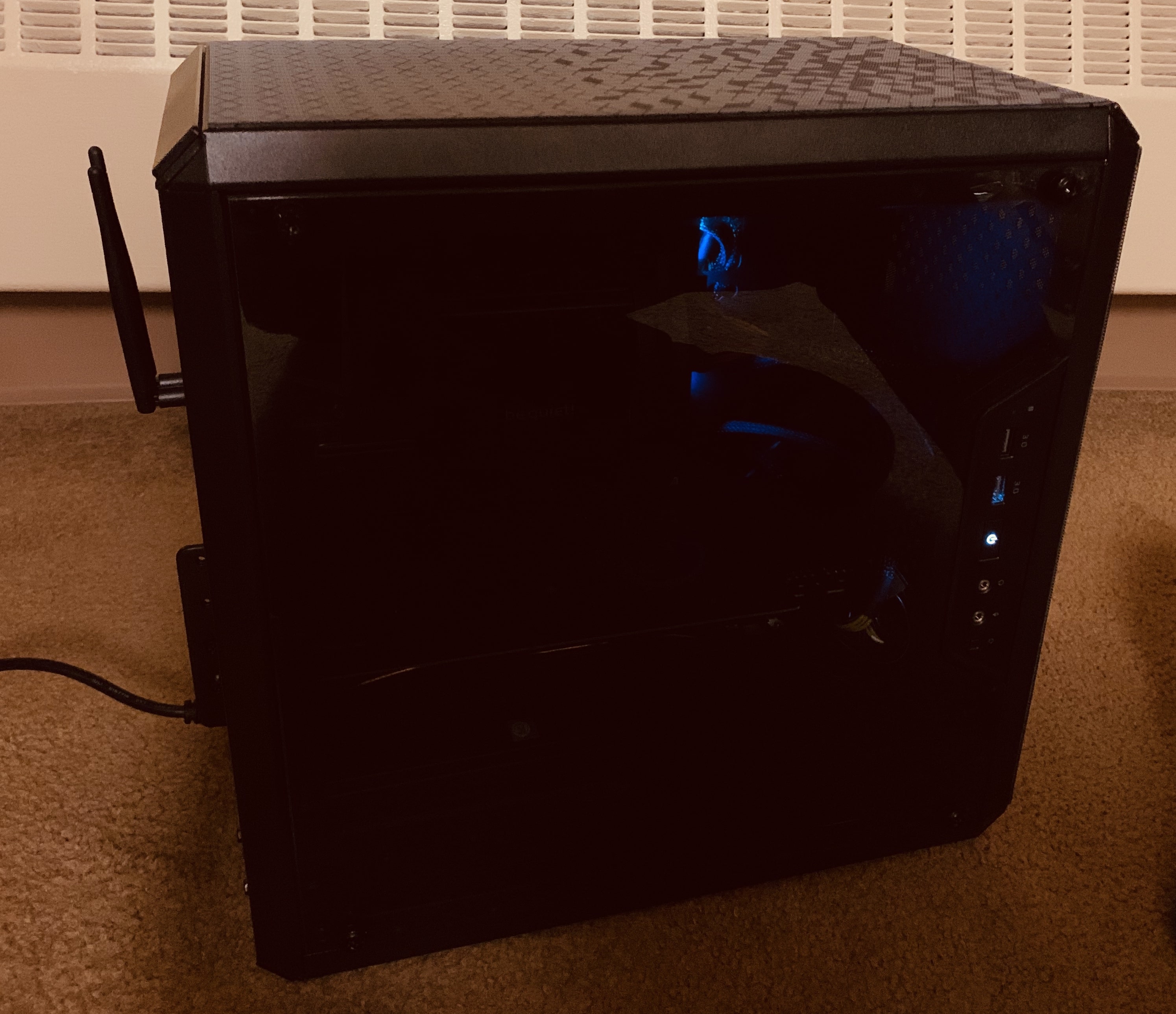

按机箱电源键测试,成功点亮!

Building9

接上外设,用安装介质(U 盘)安装系统于固态盘。成功进入系统后,做最后检测:

Finish XD

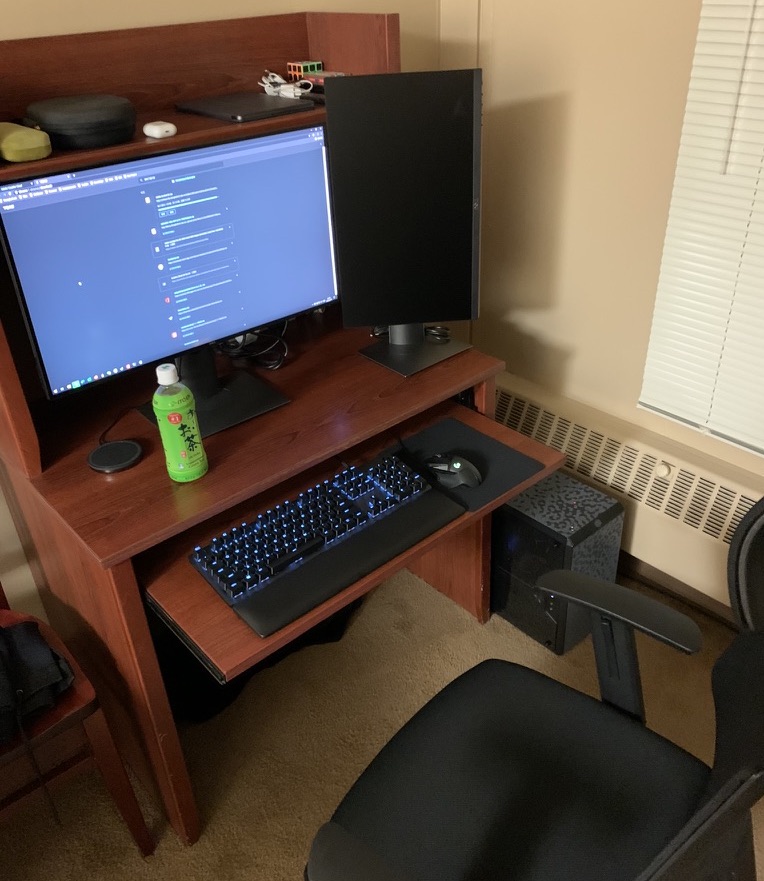

正常运行,小家算是搭好了。现在就是非常爽,非常爽.jpg:

FinishXD
